- 1二次元好きの匿名さん23/04/23(日) 10:38:24
なのであにまんまんの3Dモデリングを行い3Dプリントします。
- 2二次元好きの匿名さん23/04/23(日) 10:38:50
用意するもの
1.fusion360：3DCADソフト。キャラモデリングでは他ソフトのぶれんだあも挙がるが個人的にこっちが先に使えるようになったのでこれを使う。基本的に数値を入力して描画する。
2.3Dプリンター：今回はEnder-3 S1 proを使用。FDM方式（※（Fused Deposition Modeling、熱溶解積層方式）フィラメントと呼ばれるプラスチックの線みたいなのを溶かして積み上げていく方式）で300℃までノズル温度が上がるすごいヤツ。200～230℃が適正温度の素材しか使ったことないので何が凄いのかはまだ分かっていない。
3.あにまんまんの原画：イイヤツだけどキモイ。見つめ続けたくないので作業中使わない時はいちいち最小化していた。怪獣の子供らしい。しらんけど。 - 323/04/23(日) 10:38:54
俺はあにまんまんに呪われた
- 4二次元好きの匿名さん23/04/23(日) 10:39:17
まずfusion360でモデリングしていく。
最初に大まかな大きさを決めて適当に各寸法を決める。アナログメモ紙に書いていたが用済みになった瞬間残しておきたく無くなったので紛失。モデルデータから読み取ると胴体が高さ約20mm、頭の直径が25mm、ツノ？が高さ約10mm。
ある程度イメージが固まったらスケッチで3Dモデルの起点となるスケッチを入力していく。（スケッチ ※要するに三面図みたいなもん。図を書いてそこからモデルが生えてくる。）

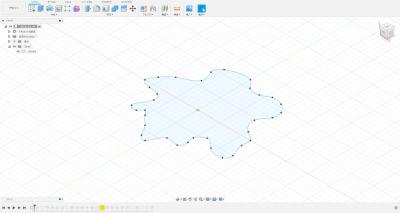

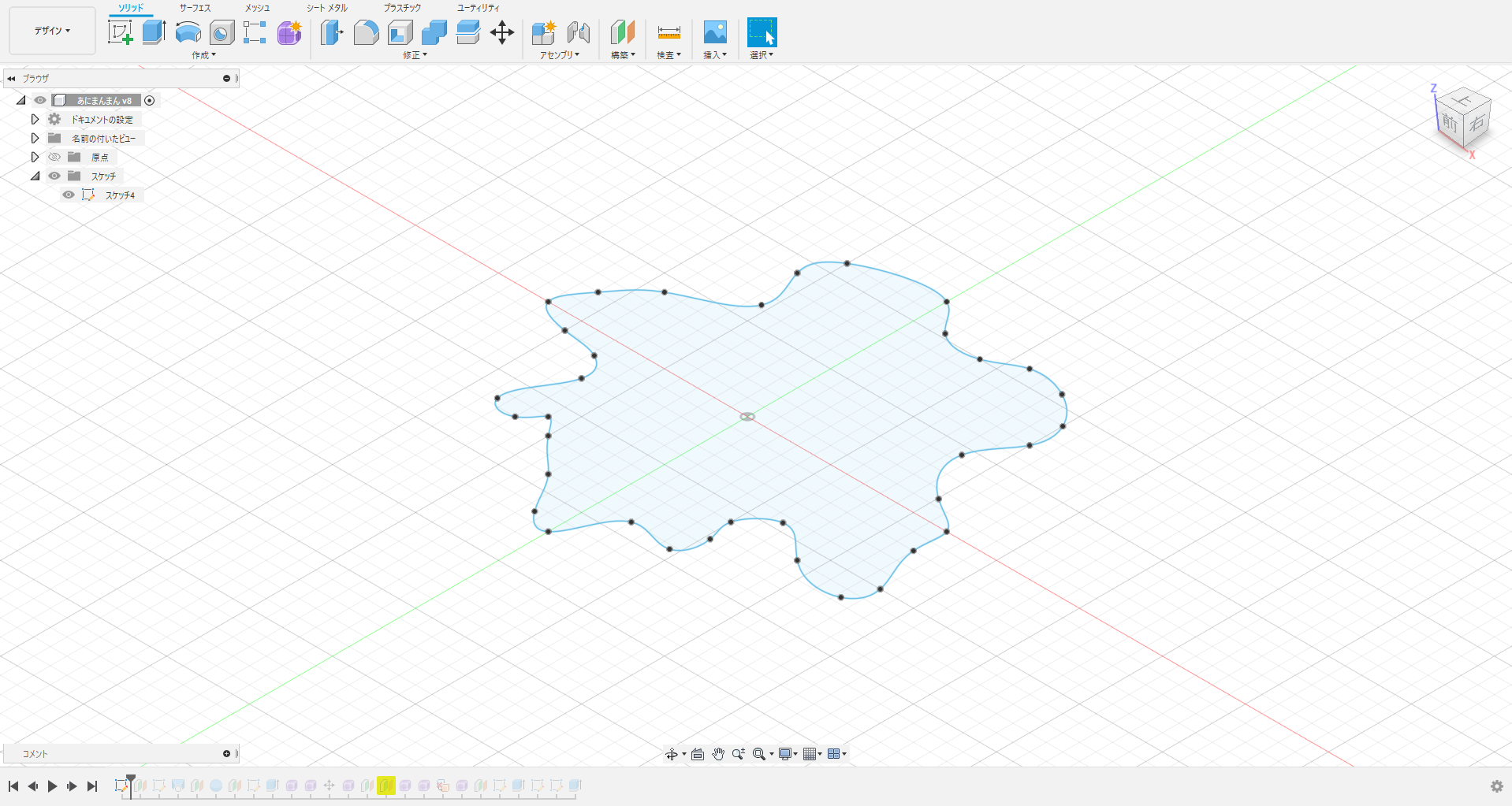

画像は足元。
あにまんまんの脚、足については原画が胸元？までしかないので定まっていない。あにまんまんについて考察するのも癪なので楽するためにもオバケのように服の中に隠しておくことにする。これは服の裾の終わりの輪郭線を書いたところ。きたない。 - 5二次元好きの匿名さん23/04/23(日) 10:39:48

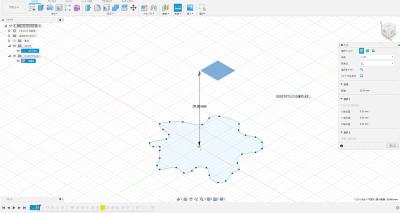

次に胴体の始まりの高さにオフセット平面を作成する。（オフセット平面 ※平面はXYZ各0地点しか基本的に存在しない。そのため空中にスケッチを描きたい場合はまず空中に浮いた平面を定義する必要がある）画像は20mmの高さで作成。これで大体メモ通りである。
- 6二次元好きの匿名さん23/04/23(日) 10:40:13

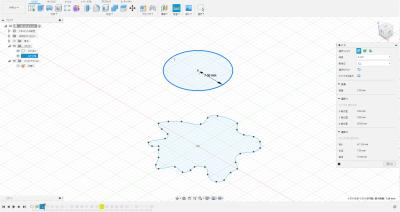

そして追加したオフセット平面に胴体の始まり、つまり頭との境界面を作成する。面倒なので真円。見づらいが画像はふにゃふにゃの中心点の真上に作っている。直径は15mm。適当でよい、どうせあにまんまんは笑って許してくれる。しらんけど。
- 7二次元好きの匿名さん23/04/23(日) 10:40:31

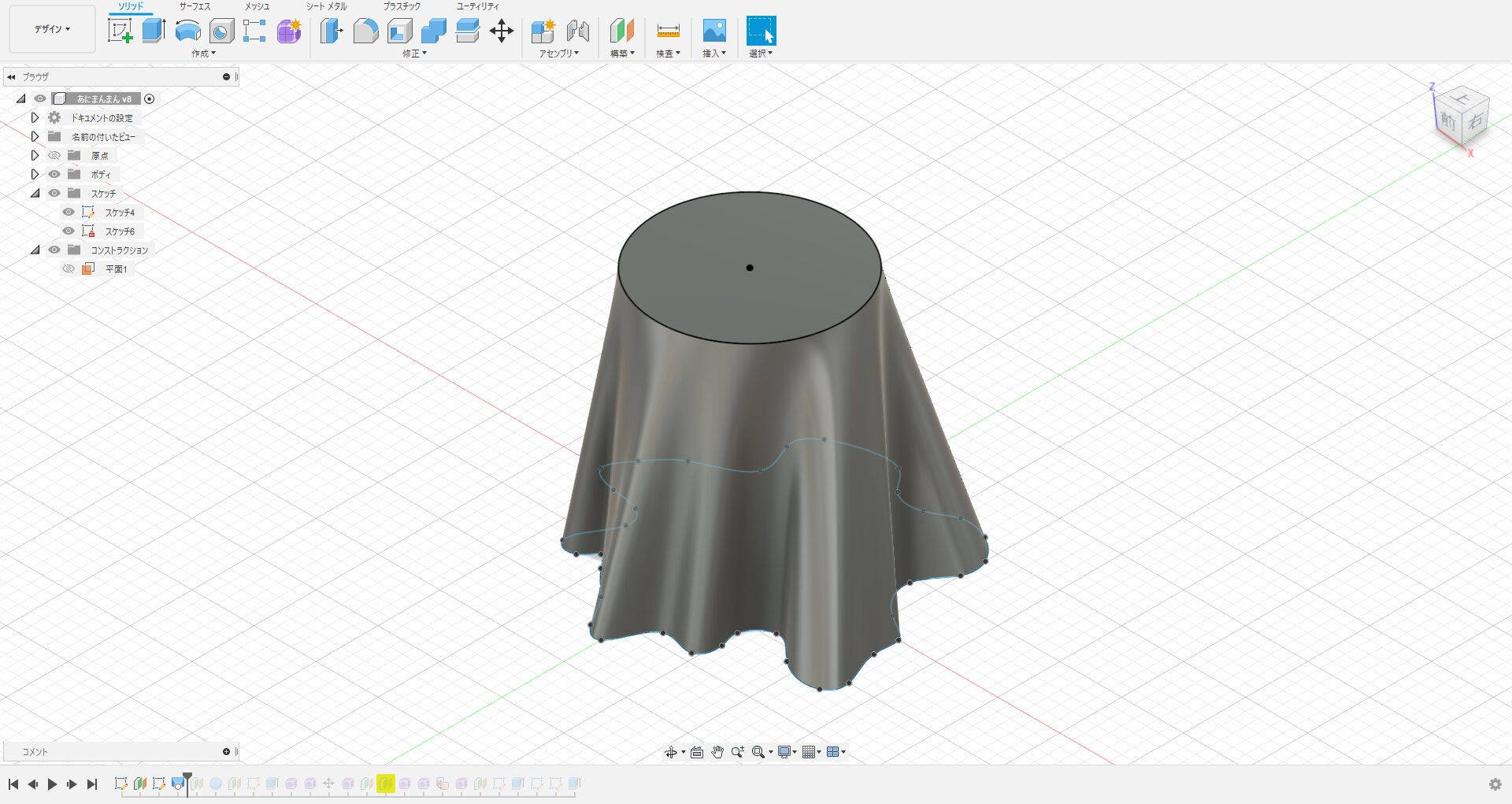

そしたら作成からロフトを選択し下のふにゃふにゃと上の円を選択すると胴体が出来上がる。（ロフト ※複数のスケッチまたは平面の間に偏移の形状を作成する……らしい。画像をみたらわかるけど面と面を終端にして面が作成される。円と円なら円柱、円と点なら円錐といった具合で）
- 8二次元好きの匿名さん23/04/23(日) 10:40:59

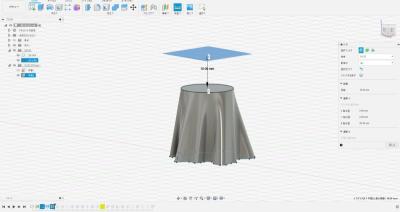

そんで頭の高さの中心にするためのオフセット平面を作成する。ここは原画の通りに頭の球が胴体にめり込み首が無いのが望ましい。だってその方が楽だし。頭の直径が25mmなので半径は12.5mm。だったら中心高さ10mmぐらいならめり込んでくれるか？ と胴体終端から10mmの高さに作成。
- 9二次元好きの匿名さん23/04/23(日) 10:42:06
画像貼れてないかな？
- 10二次元好きの匿名さん23/04/23(日) 10:42:21
貼れてた
申し訳ない - 11二次元好きの匿名さん23/04/23(日) 10:42:49

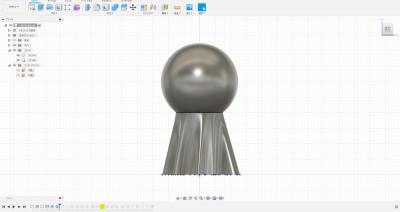

完全にめり込んでくれたようで何より。次はコイツを削ったり付け足したりして形成していく。
- 12二次元好きの匿名さん23/04/23(日) 10:43:19

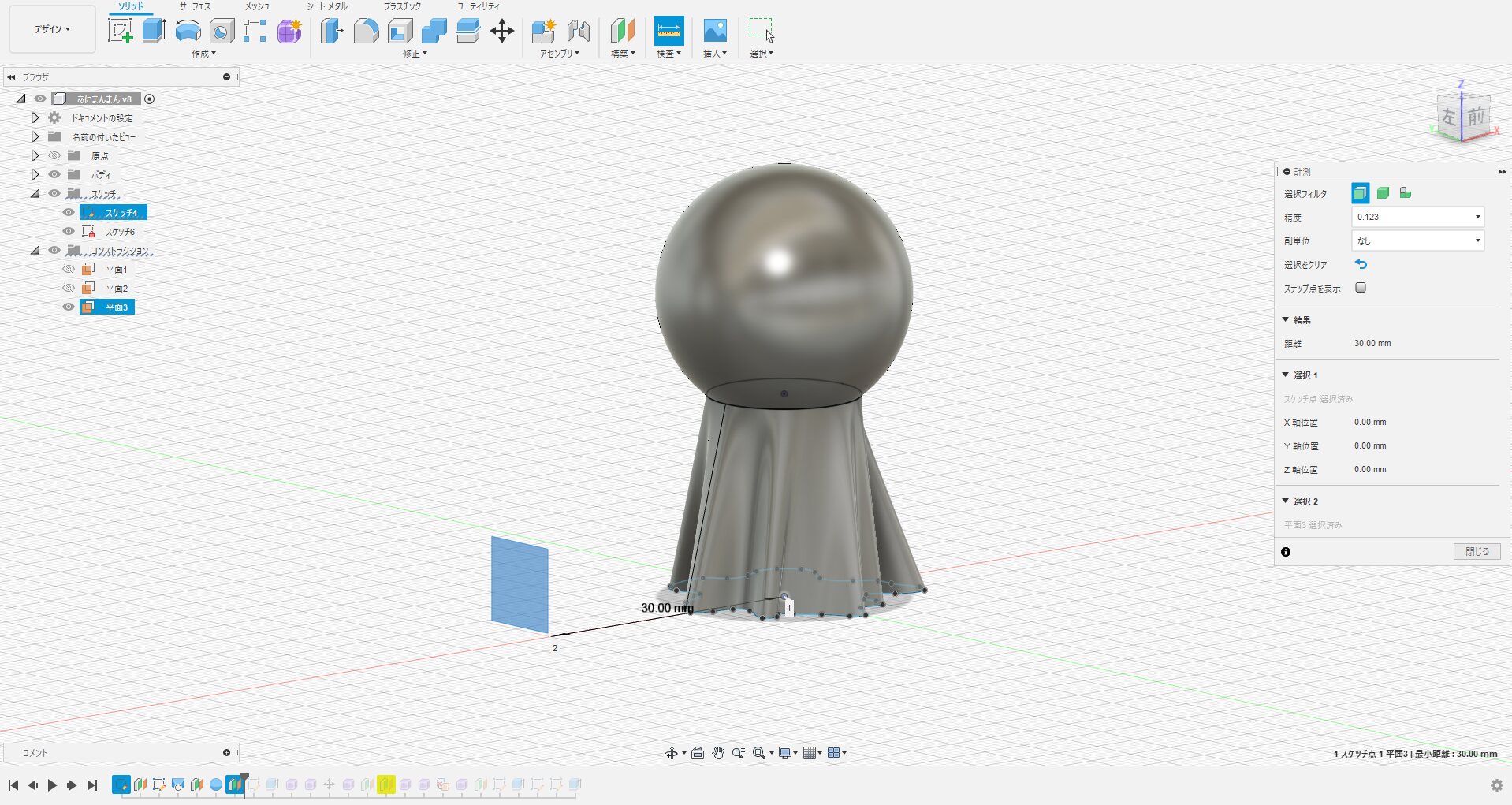

毎度おなじみのオフセット平面。口を作りたいので横、完全にモデルに被らなそうな30mm離して作成。
- 13二次元好きの匿名さん23/04/23(日) 10:43:23
ツヤツヤのあにまんまんだ
- 14二次元好きの匿名さん23/04/23(日) 10:43:38

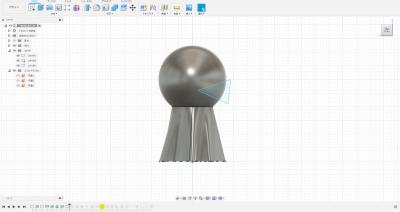

さっき作った平面に三角を書く。これに沿って球を削ってパックマンよろしくパカリと空いた口にする。
- 15二次元好きの匿名さん23/04/23(日) 10:43:50
なんで？ってレスがつく間も無く既に作ってるのを淡々と貼ってるのこわい…
- 16二次元好きの匿名さん23/04/23(日) 10:44:02

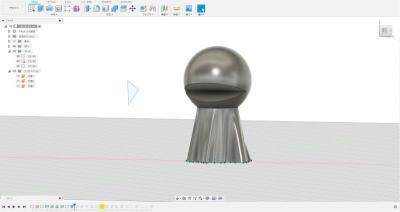

何度も削って確認して角度を変えてみて口っぽい角度を探る。なにもついてないとまんまてるてる坊主だなこれ。
- 17二次元好きの匿名さん23/04/23(日) 10:44:28

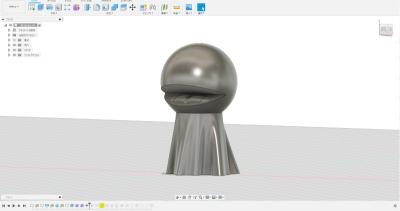

口が完成したらフォームで舌を作成する。（フォーム ※ポリゴンを変形させてモデリングする方法。今回は球を変形させた）なおフォームは変形履歴が残らないため最初から完成の画像。ざっと説明すると球を潰してラグビーボール状にしてさらに平たくして真ん中にミゾを入れた。
- 18二次元好きの匿名さん23/04/23(日) 10:45:18
それはね、もう完成してるから後に引き返せないんだよ
- 19二次元好きの匿名さん23/04/23(日) 10:45:39

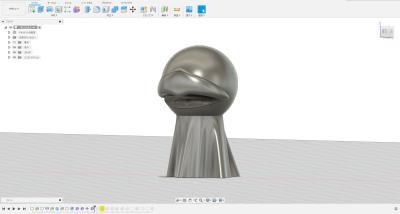

またしてもフォームによりくちばし？ を作成する。今回のフォームは口の上の辺を選択しそれを包むようにパイプコマンドでパイプを作成し両端を閉じ、平たくして形成した。
- 20あにまんまん像を作成する123/04/23(日) 10:46:47
今更ながら名前追加
トリップはええやろ

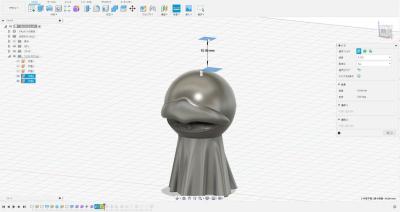

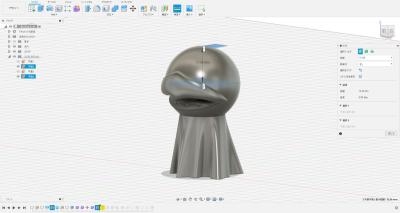

ツノ？ のためのオフセット平面を作成する。球に直接生やすのがうまくいかなかったので頭の中心のために作った平面から半径分離した位置に作成する。これで横から見れば球の頂点に平面がある。 - 21あにまんまん像を作成する123/04/23(日) 10:47:27
ツノ？ の先端の球のためのオフセット平面を作成する。球の中心点は10mmとした。ツノの高さは10mmのはずだったがここにきて球の高さを勘定するのが面倒になる。しかたないね。
- 22二次元好きの匿名さん23/04/23(日) 10:47:31
お、邪神像作るんですか？
- 23あにまんまん像を作成する123/04/23(日) 10:47:58

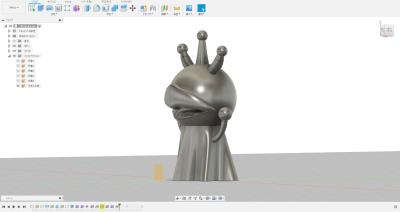

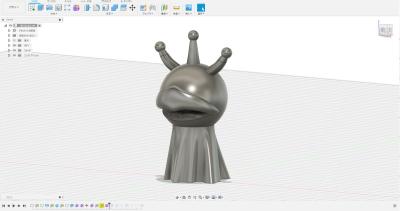

パイプ、球、ミラー複製処理などを使ってツノ？ を作成。もう駄目ださっきまでトリっぽいこけしだったのにコイツのせいであにまんまんにしか見えなくなった。くちばしがついた時点で見えた？ そうか……
- 24あにまんまん像を作成する123/04/23(日) 10:48:17
続いて腕、手を作成。基準面はX0。Y0面でミラー複製。胴体の真ん中から生えててもええやろの精神だ。コイツの骨格とか考えたくない。
- 25あにまんまん像を作成する123/04/23(日) 10:48:39
胸のAの文字、あと目の描写用にオフセット平面。モデルはほぼできたから重ならなければおｋ。距離何mmとか忘れた。
- 26あにまんまん像を作成する123/04/23(日) 10:48:56

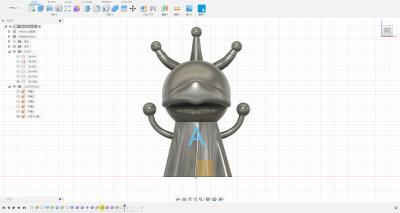

胸に重なるようにAの文字。明朝体で草なのは逆張り謎生物の方のためこれはゴシック。
- 27あにまんまん像を作成する123/04/23(日) 10:49:09
押し出し形成→オブジェクトから押し出し→胴体モデルを選択でAの文字を刻印。罪の証かな？
- 28あにまんまん像を作成する123/04/23(日) 10:49:27

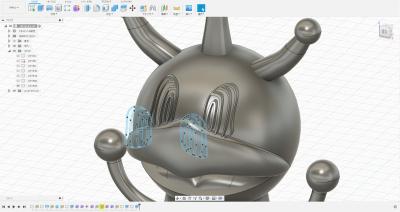

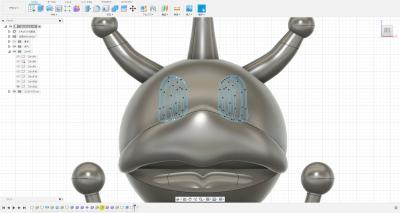

続いて目をスケッチ。ベジェ曲線を使ったとはいえフリーハンドな為きたない。参考資料も役に立たなかったので目はオリジナル。なんであにまんまんにオリジナリティ出さなきゃならんのだ。きたないし。でもあにまんまんはゆるしてくれそう。
- 29二次元好きの匿名さん23/04/23(日) 10:49:45
急に来て急にクオリティのたっけえもんをお出しされてあにまんまん生える
- 30あにまんまん像を作成する123/04/23(日) 10:49:49

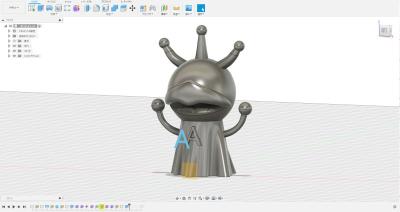

胸の文字と同じく押し出ししてモデル完成。しかし球の中心点から放射状に押し出すやり方がわからないので面の傾斜からそれぞれX方向に1mm押し出しとなっているためなんかキモイ。ゆるしてくれあにまんまん。大丈夫だゲー。頑張ってるゲー。
- 31あにまんまん像を作成する123/04/23(日) 10:50:16

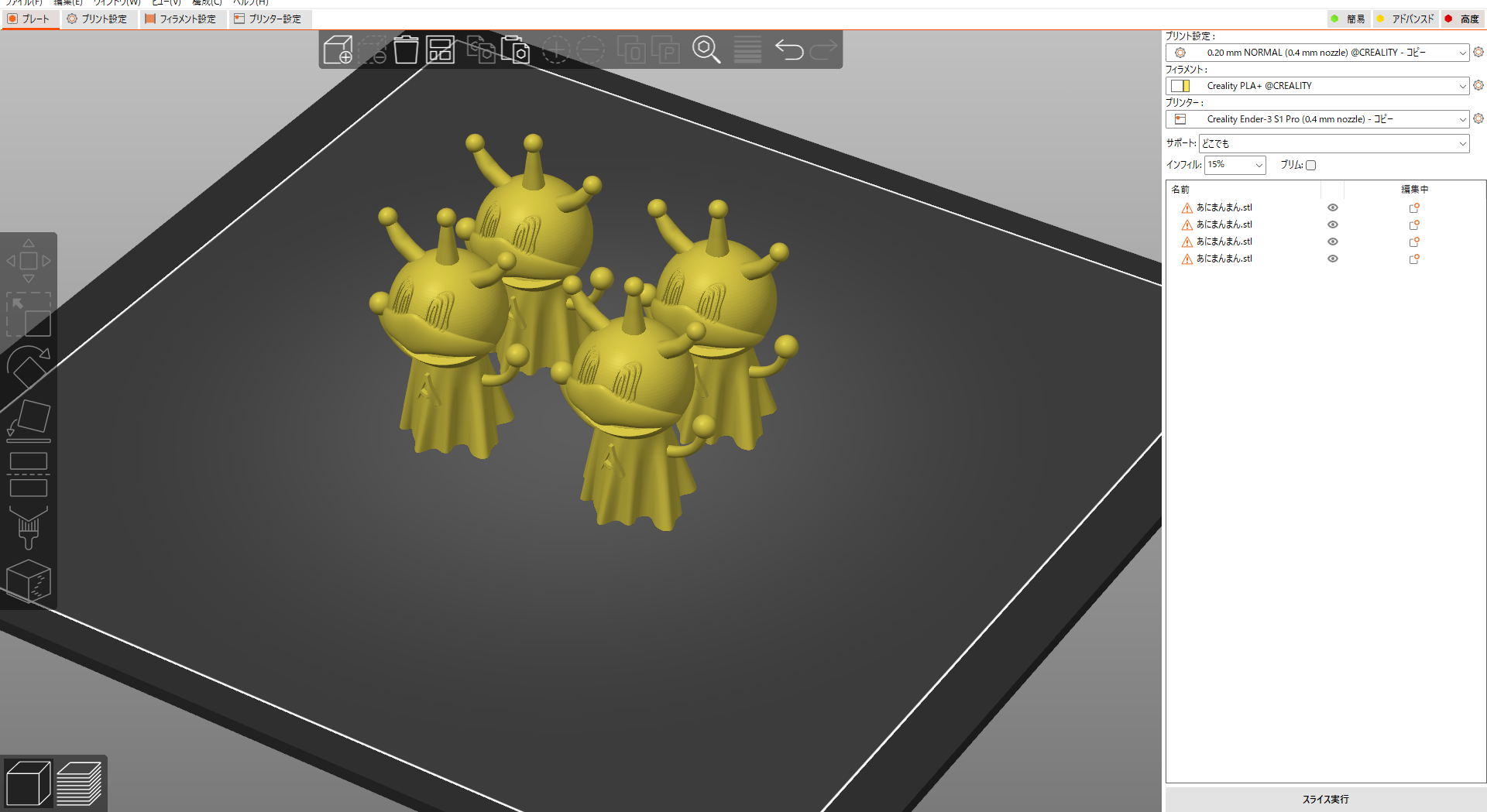

スライサーソフトにてできたモデルを並べていく。4体なら乱立じゃない。（スライサーソフト ※3Dプリンターで印刷できるように3DモデルからGコードと呼ばれる印刷データを作成するソフト。ゼロコンマ数ミリのスライスされた断面を積み重ねていくためこの名前）
- 32二次元好きの匿名さん23/04/23(日) 10:50:38
所々に罵倒が混じってて笑う
- 33あにまんまん像を作成する123/04/23(日) 10:50:39

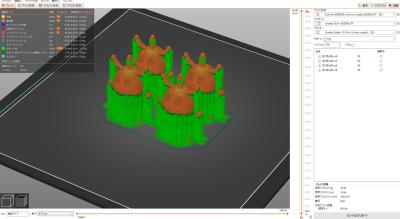

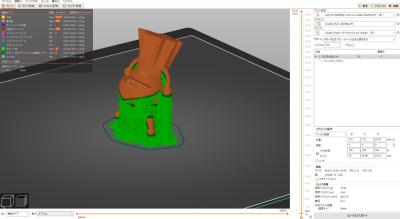

スライスしたデータ。周りにくっついているミドリのはサポート材。なお横にするとツノや腕が消失するバグが発生したため兵馬俑よろしく直立の体制と相成った。（サポート材 ※3Dプリンターは下に支えが無いと垂れてしまい形作れないので後から剥がすのを前提に支えも印刷する。今回は腕の下、顔の南半球、ツノ、口の中上あごの下にサポート材がくっつく。）
- 34あにまんまん像を作成する123/04/23(日) 10:50:58

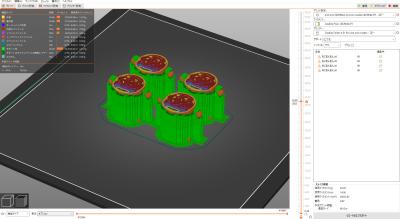

ソルベとジェラート。上あごのあたり。なお気づいた人もいるかもしれないが右下に使用材料や予測プリント時間が乗っている。サポート材含めた使用フィラメントが43.43g、長さにして14m56cm。そして印刷時間なんと6時間12分である。印刷途中で失敗したときの虚無感は凄まじいだろう。あにまんまんってだけでダメージが2掛けされる。ひどいゲー。
- 35あにまんまん像を作成する123/04/23(日) 10:51:32

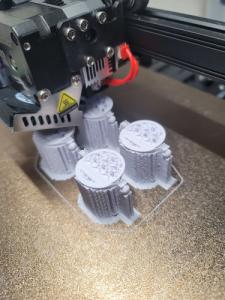

印刷開始。
ソルベとジェラートの実物。4、5時間かかっている。印刷ミスして焼きをばを生産していないので安心である。でもたまに焼きそば生成器になるので油断は禁物である。 - 36あにまんまん像を作成する123/04/23(日) 10:51:54

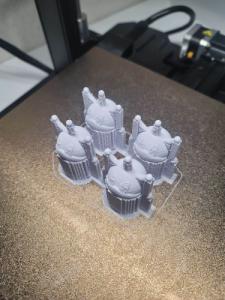

印刷が完了した。この繭の中にあにまんまんが居る。というか顔半分見えてる。
- 37あにまんまん像を作成する123/04/23(日) 10:52:12
印刷台から剥がしてサポート材を取っていく。（撮影忘れ）口の中にも生成されているのでそれも取る。なぜか腕とツノの根元が生成されていないバグがあったが全力で見ないふりをすることで問題を解決する。剥がしきれない所もあるので取れなかったらヤスリ掛け。本当はジャギジャギの面もヤスリで慣らすのだけれど面倒くさい。
- 38あにまんまん像を作成する123/04/23(日) 10:52:26

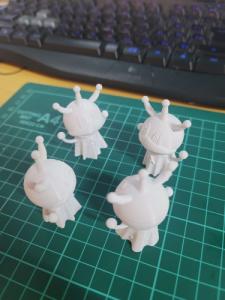

ついにあにまんまんのフィギュアが完成した。しかしここで気づく。我が家には塗装機材が無い。ガンプラも作らなければ模型も作らないのである。
- 39二次元好きの匿名さん23/04/23(日) 10:54:05
なんかこのあにまんまんかわいいな
かわいいとかあにまんまんに思いたくなかった - 40あにまんまん像を作成する123/04/23(日) 10:55:12
やっと画像読み込んだ……

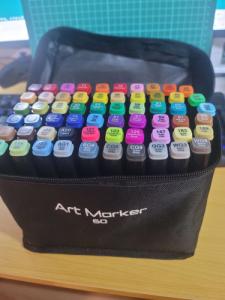

塗装機材は着色剤も含めればいいお値段がする。イチからそろえるというのも及び腰になる。今家にあるものでつかえそうな物と言えば（なぜか）UFOキャッチャーで取った60色アートマーカーしか……。 - 41あにまんまん像を作成する123/04/23(日) 10:55:25

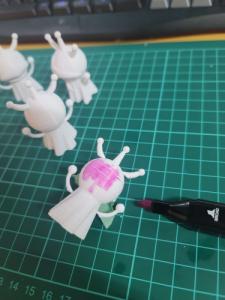

イケるやん！ 数年放置されてインク乾きかけだけど適当でええねや、適当で。
- 42あにまんまん像を作成する123/04/23(日) 10:55:51
目の隙間が狭すぎて塗れなかった。そして2体目で飽きる。
- 43二次元好きの匿名さん23/04/23(日) 10:56:05
初めて作った模型が寄りにもよってあにまんまんか…
- 44あにまんまん像を作成する123/04/23(日) 10:56:16

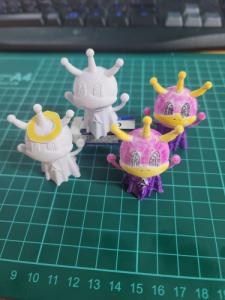

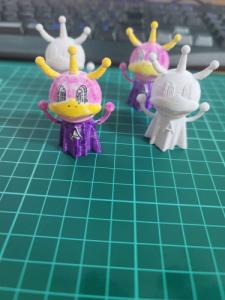

色がついているのが2体なら伝説のあにまんまんの葬式をするあにまんまんが再現できる。なら死体を未着色のヤツにしよう。色がついてるのは坊さん役と参列者役で。もう一体の白いのは……幽霊でいいんじゃないかな？
- 45あにまんまん像を作成する123/04/23(日) 10:56:39

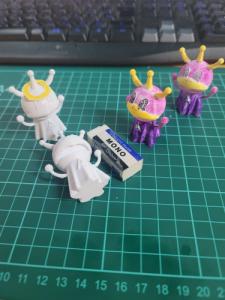

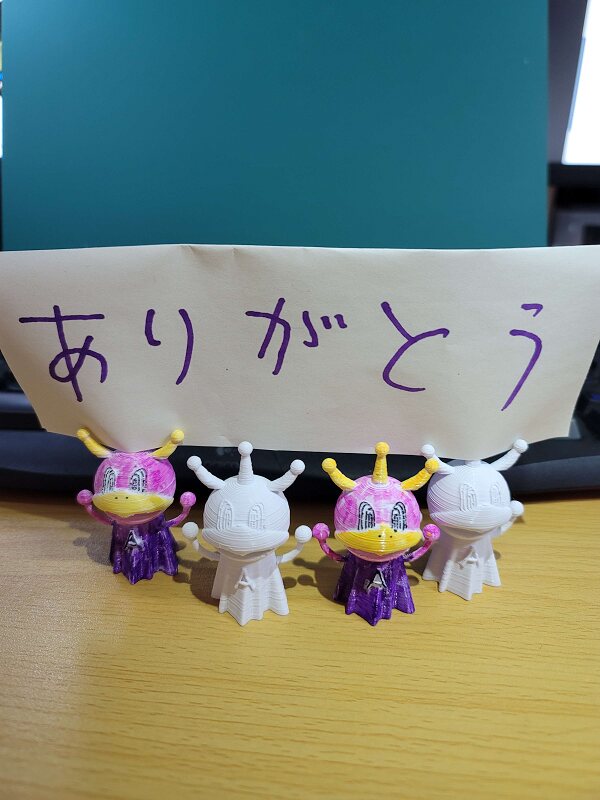

ヨシ！
当初の目的であるあにまんまんの葬式をするあにまんまんが再現できた。
そんな目的は聞いていない？ あっほんとだぁ……言ってない - 46二次元好きの匿名さん23/04/23(日) 10:57:45
ええやん
- 47二次元好きの匿名さん23/04/23(日) 10:57:45
葬式……？？？
- 48二次元好きの匿名さん23/04/23(日) 10:59:50
謎のモジャモジャにはならずにちゃんと生まれてる...！
- 49二次元好きの匿名さん23/04/23(日) 11:00:13
あにまんまんの葬式まで挙げるとは余程好きと見える
挙式してから葬式しようぜ！ - 50あにまんまん像を作成する123/04/23(日) 11:03:08
3Dプリンターを買ってから数年
前々からモデリングしてみたかったけど技術力の問題でとん挫していた
最早廃れたあにまんまんであるがわりかし簡単なくせに視認性はばっちりなのでいままで練習していた
最近やっとあにまんまんと判別可能なモデリングが出来たので投棄しに来ました
淡々と制作過程を貼っていく気味の悪いスレにここまでお付き合いいただきありがとうございました。
なお昨日の18時から印刷して深夜1時まで印刷がかかりそこから色塗りをしたため眠いです。
本文と画像は印刷中に考えました。 - 51二次元好きの匿名さん23/04/23(日) 11:03:22
- 52二次元好きの匿名さん23/04/23(日) 11:07:22

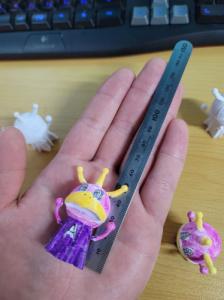

大きさは55mmほど
足元に穴を開ければ指人形になりそう
なお逆張りクソポテトは作りません - 53二次元好きの匿名さん23/04/23(日) 11:18:09
クソみたいでも数年挑戦してきた目標を達成できたため達成感があります
字が下手ですまんな
お目汚し失礼いたしました - 54二次元好きの匿名さん23/04/23(日) 11:34:19
4体いて色がついてたりついてなかったりするのそういうことぉ…？
- 55二次元好きの匿名さん23/04/23(日) 12:48:32
これ1の家にはこれから最低四匹の汚物が住んでることになるのか？
- 56二次元好きの匿名さん23/04/23(日) 12:51:08
角のおかげでちょっとした何か置けそうなの草
箸置きみたい - 57二次元好きの匿名さん23/04/23(日) 13:18:17
数年挑戦してきた！？あにまんまんの何がそんなにスレ主を突き動かしたんだ…
- 58二次元好きの匿名さん23/04/23(日) 13:26:19
数年越しの偉業達成おめでとう！
…おめでとうでいいのか？ - 59二次元好きの匿名さん23/04/23(日) 13:31:22
最初の一歩があにまんまんなの原罪なんよ
- 60あにまんまん像を作成した123/04/23(日) 14:13:25
- 61二次元好きの匿名さん23/04/23(日) 14:18:20
内なるあにまんまんが芽生えて来てて草
- 62二次元好きの匿名さん23/04/23(日) 15:31:58
おお……すげえ
語彙がなくて申し訳ないけどすげえ…… - 63二次元好きの匿名さん23/04/23(日) 16:15:27

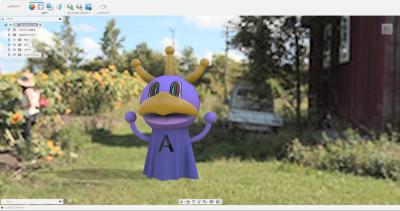

これは3Dモデルに色を塗ったあにまんまん像
大きさや距離感については気にするな（魔王様） - 64二次元好きの匿名さん23/04/24(月) 03:13:39
今頃の夜中動いてそう
- 65二次元好きの匿名さん23/04/24(月) 03:22:51
真面目に初心者のお題としては悪くないのかもしれない
- 66あにまんまん像を作成した123/04/24(月) 12:21:44
やっぱりツノと腕の一部が消失していたのが気になったので小改修
やはりツノと腕の円柱の端が閉じていなかったのがよく無かったようだ
どの角度でも生成されるようになる
そして口の中に生成されたサポート材をはがすのにクソ手間取ったので口を上にして印刷を試みる
たぶんこれが一番サポート材が少ないと思います
ただ同じものをリベンジするのは材料と電気代と時間がもったいない気がしたので印刷設定を変えてみる
サポート材の形状、接触面を変え、そして積層厚を0.2mmから0.1mmへ変更する
これで等高線が密になって滑らかに見えるだろう
代わりにスライス層が倍になるが
1体で3時間て（すとん） - 67あにまんまん像を作成した123/04/24(月) 19:01:35

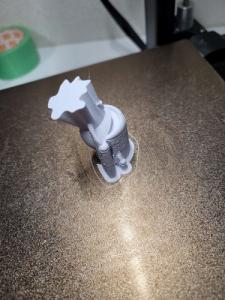

寝てたら完成していた
フィラメントの絡みを10mぐらい引き出したのが功を奏したのか焼きそばにもなっていない - 68あにまんまん像を作成した123/04/24(月) 19:03:39

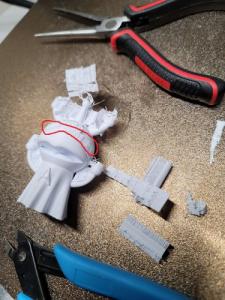

しかしここで問題が発生
赤で囲んだ部分のくちばしの上あたりのサポート材が顔面に癒着してしまっている
オーバーバンクの垂れが気になってサポート材の生成距離を5％にしたのがよく無かった
しょうがないのでカッターで削りヤスる - 69あにまんまん像を作成した123/04/24(月) 19:11:49

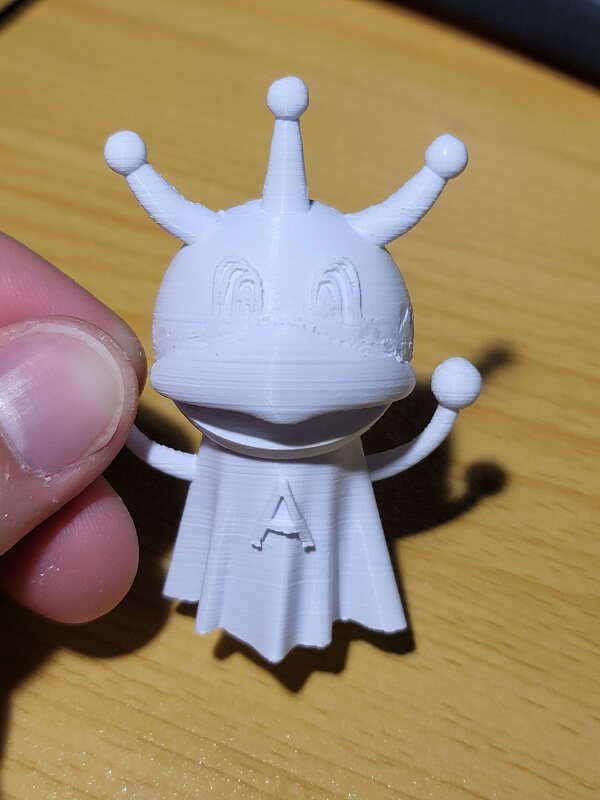

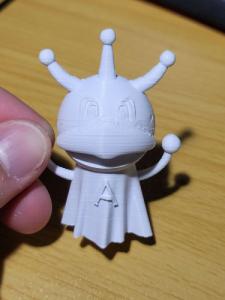

何とか取れたが目がつぶれてキズもついてしまった
しかし他の仕上がりはとてもきれいで0.2mmでは目立っていた波打ちが見られない
方式上縞模様になるのは仕方がないが非常に滑らかなありもし球形を印刷したら0.2mmでは積層方向に直角では転がりに抵抗がありそうなのに対して0.1mmではどの方向にも滑らかに回りそうである。
曲がりなりにもあにまんまんにキレイとか表したくなかった - 70あにまんまん像を作成した123/04/24(月) 19:23:05
スライス設定を変えサポート間の距離をデフォルト値の45％に戻して再印刷
しかしまたしても問題が発生
左右のツノの始点が空中に浮いている関係上サポートとの距離が開いているとそのうち耐えきれなくなりポロリと落ちてしまうのだ
一旦印刷を中止してスライサソフトの設定を見直す
しばらくいじっているとサポートのトップコンタクトZ距離設定が解決の糸口となりそうだと分かった
これを失敗した0.1mmから0mmへと変更
また、くっついてしまうためXY面でのサポートとモデルの隙間をデフォルト値の45％のまま
これにより上下方向はくっついているが左右方向は離れているため
しっかりとモデルを支えながらも後から剥離しやすくなることを目論みこの設定で印刷開始 - 71あにまんまん像を作成した123/04/24(月) 20:08:36

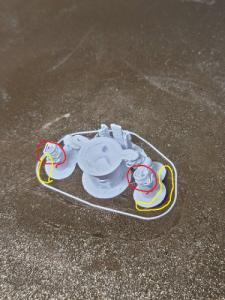

今度は脱落しなかったが形成不良が起きた
恐らく構造体にノズルが接触し剥離したものと考えられる
レベリングに問題があったと想定し再度同じスライスデータで印刷する - 72あにまんまん像を作成した123/04/24(月) 23:30:40
どうしてもビルドプレートへの定着がよく無い
しばらくするとぺりっと剥がれてしまうようだ
これは焼きそばの中に埋もれていたあにまんまん
ロフト（最初に板を印刷して定着を良くすること。その上にモデル、サポートを印刷していく）を追加してスライスしてみる
時間が無いので印刷はまた明日 - 73あにまんまん像を作成した123/04/25(火) 10:38:45
ツノのモデリングがまた消失したので手直し
どうやらツノ端がボール内部で閉じていなかったようだ
口の中のサポートが生成されないなら横倒しでも可能だった
確認してみても無理な勾配にはなっていない
また、一層目の太さを200％にし、一層目の印刷速度を25％落とすことによって定着力の強化を図る
サポート量が減った分印刷時間も減った - 74あにまんまん像を作成した123/04/25(火) 14:54:49

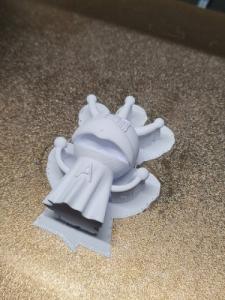

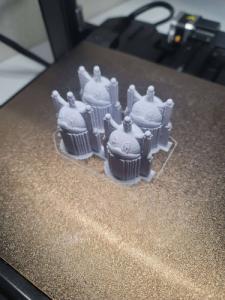

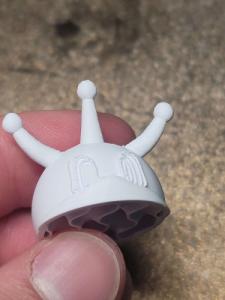

印刷完了
しっかりと定着しており形成不良も見られない
サポート材を除去しバリを取る - 75あにまんまん像を作成した123/04/25(火) 14:58:05
サポート材とモデルが密着しているため綺麗な仕上がりとはならなかった
やはりサポート材との距離は0.1が良いだろう
しかしそうなるとオーバーバンクの垂れが気になり始める
軽く調べてみるとどうやらモデルの時点で対策をしている必要がありそうなので今回のチャレンジはここで終了とする - 76あにまんまん像を作成した123/04/25(火) 15:01:55

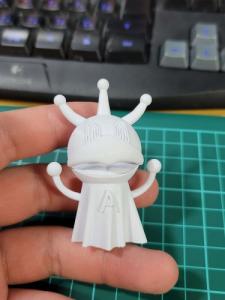

舌の造形が緻密になったため結構キモイ
- 77二次元好きの匿名さん23/04/25(火) 15:03:00
お前あにまん公式モデラ―名乗れ
- 78あにまんまん像を作成した123/04/25(火) 15:03:29

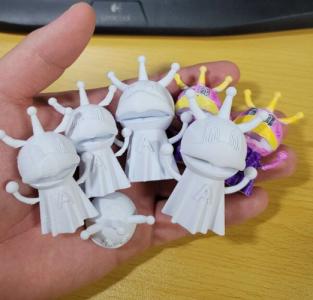

視聴者プレゼント
