- 1二次元好きの匿名さん22/07/31(日) 18:13:42
スレタイにあるように、クラファンで支援した商品が届いたので折角だから開封＆組み立てしていこうと思います
・商品名:GBA HDMI KIT
・商品詳細:GBAのソフトをHDMI出力に変換できる機材
特徴として純正のGBAを分解しその基盤を流用。残ったケース部分もコントローラーにできる
スレ画像は完成品です - 2二次元好きの匿名さん22/07/31(日) 18:15:21

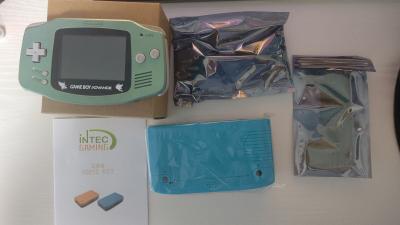

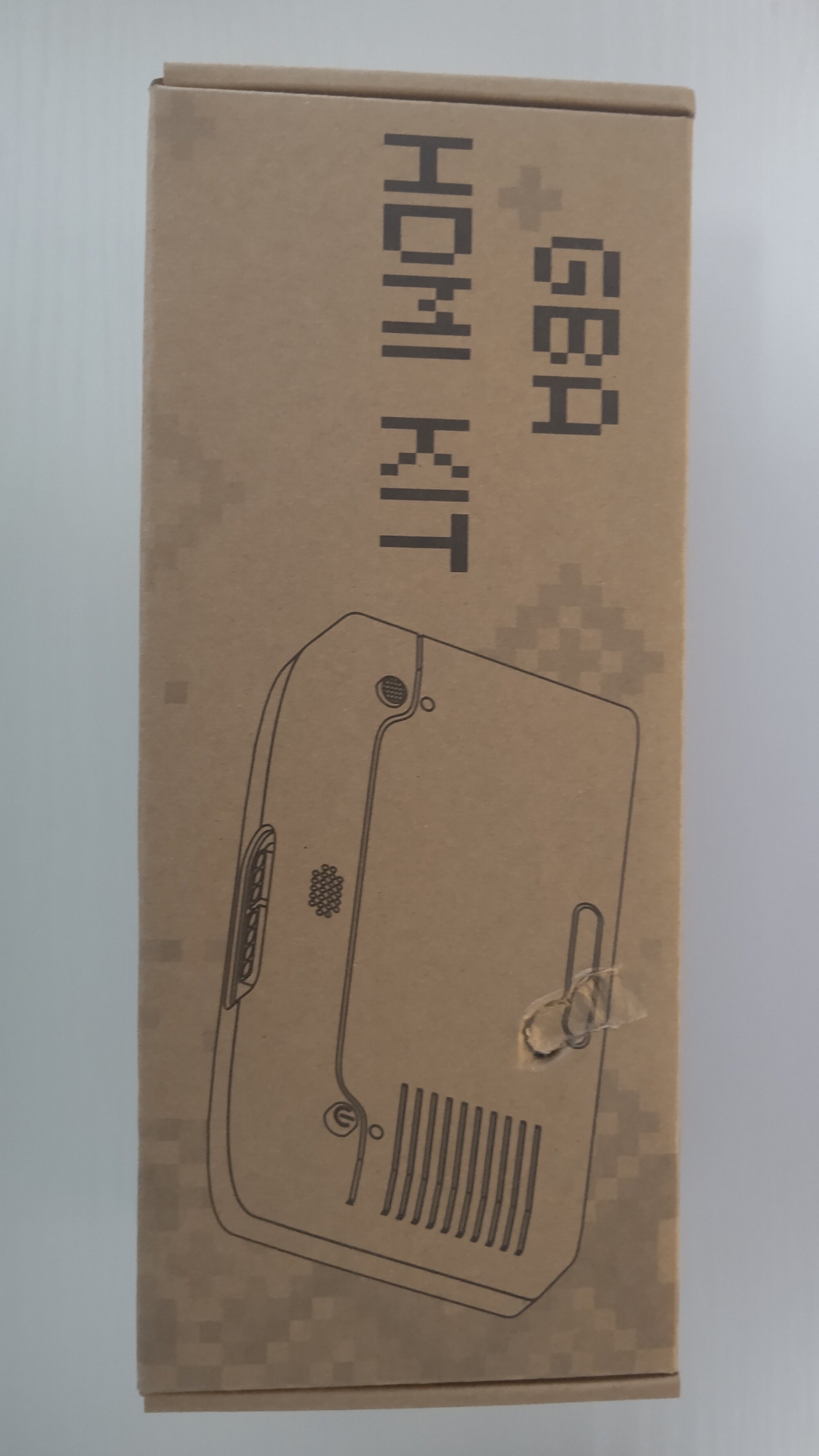

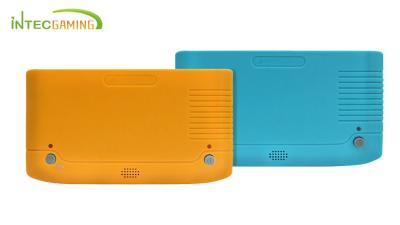

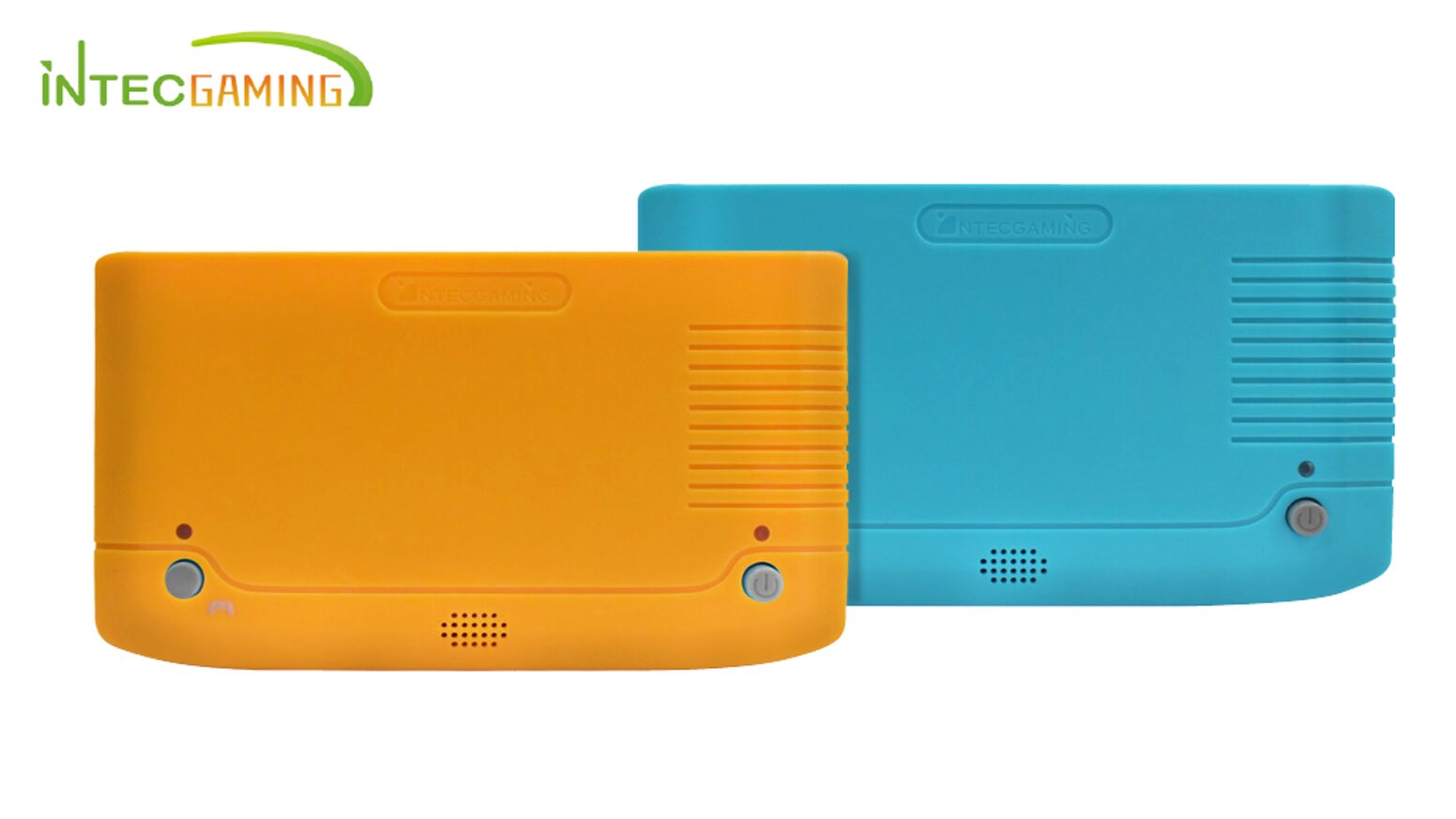

ケース外観
デザインがいいだけに少し壊れてるのが残念 - 3二次元好きの匿名さん22/07/31(日) 18:16:46
へぇー
無線コン繋いで操作できるのか - 4二次元好きの匿名さん22/07/31(日) 18:18:33
- 5二次元好きの匿名さん22/07/31(日) 18:26:31
PCゲーとかで使えるゲームパッド系はどれもいけるみたいですね(ぶっちゃけ面白そうだなぁ〜で支援したからその辺気にしてなかったりw)

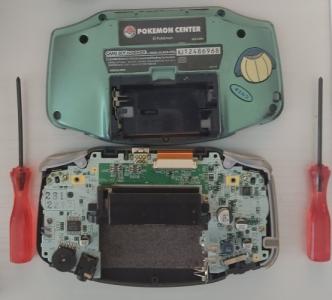

まずはGBAを分解。普段は使わないY型のドライバーもちゃんと付属されているのが嬉しい
背面のホエルコに少年時代の微笑ましさを感じさせますね…
- 6二次元好きの匿名さん22/07/31(日) 18:32:25

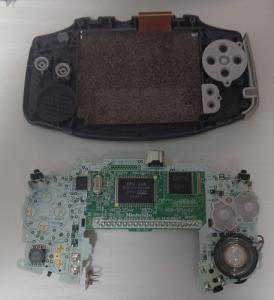

更に分解し、GBAから基盤を取り出す
- 7二次元好きの匿名さん22/07/31(日) 18:50:15

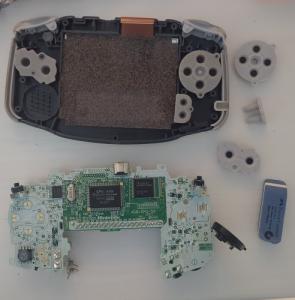

ゴムの交換＆基盤のボタン認識部の清掃
ついでにボタンの見えないところの汚れも雑に清掃
…画像だと一切わからないな - 8二次元好きの匿名さん22/07/31(日) 18:52:55
ケースを流用するってことはホエルコも残せるのか、いいな
- 9二次元好きの匿名さん22/07/31(日) 18:55:57
- 10二次元好きの匿名さん22/07/31(日) 19:02:07

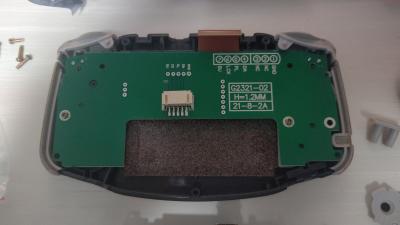

コントローラー用のケーブルを取り付ける
通信用のコネクタはGBA基盤側についており、このままだと空洞になるのでケーブルの出口にする
…なんか説明書に書いてるのより無理矢理詰め込んでる気がするけど動けばいいか！ - 11二次元好きの匿名さん22/07/31(日) 19:02:45
このレスは削除されています
- 12二次元好きの匿名さん22/07/31(日) 19:03:23
画像忘れてたので再投稿
- 13二次元好きの匿名さん22/07/31(日) 19:12:41

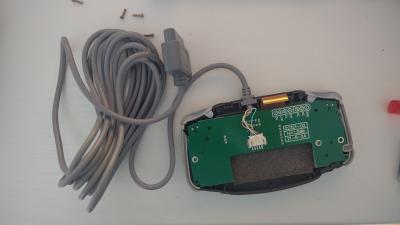

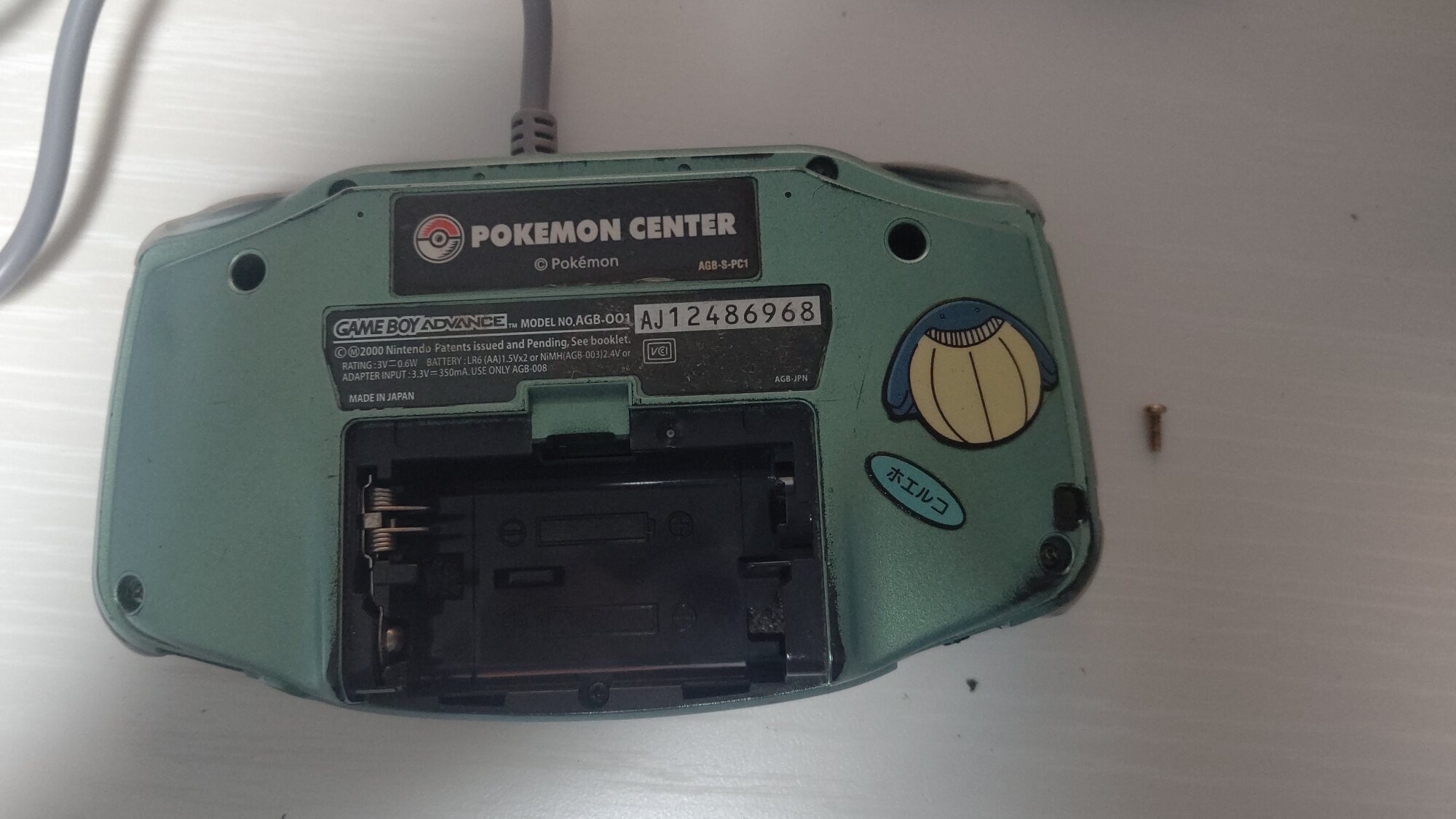

背面カバーを取り付ける…ネジが1本余ったんすけどぉ！
動けばヨシ！動かなかったら探るということにしよう… - 14二次元好きの匿名さん22/07/31(日) 19:17:52
GBAのケースを再利用したコントローラーは完成したので、今度は変換機部分の作成

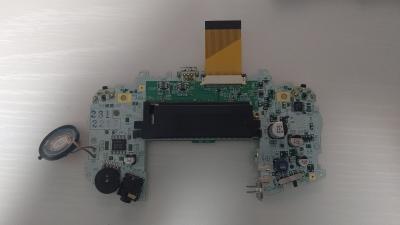

たぶん映像出力用のFPCケーブル(上にあるオレンジ色のやつ)を、GBA基板にあるコネクタに装着 - 15二次元好きの匿名さん22/07/31(日) 19:21:38

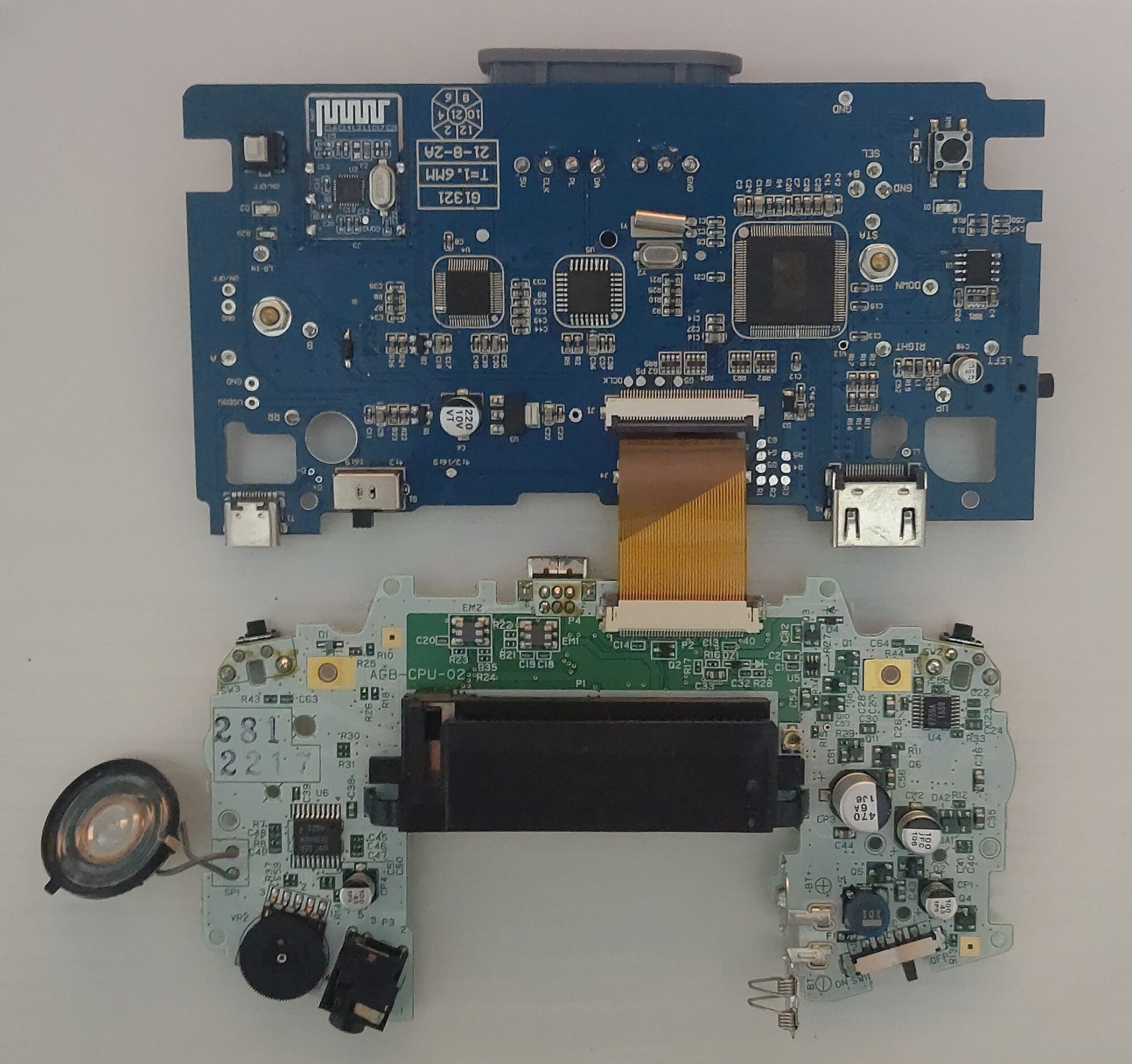

FPCケーブルの反対側を変換基盤に装着
GBA基盤側のコネクタと取り付け方が違ったので、一瞬壊したのかと思っちゃったよ… - 16二次元好きの匿名さん22/07/31(日) 19:22:21
しらないうちにGBAも値上がりしててビビった前は1000円くらいだったのに...
- 17二次元好きの匿名さん22/07/31(日) 19:31:10
レトロゲーム機はドンドン高くなってますよねぇ
物持ちよく、これとSPも家にあったのはラッキーでした(なお、もう一台あったはずのスイクンブルーカラーのGBAは行方不明)

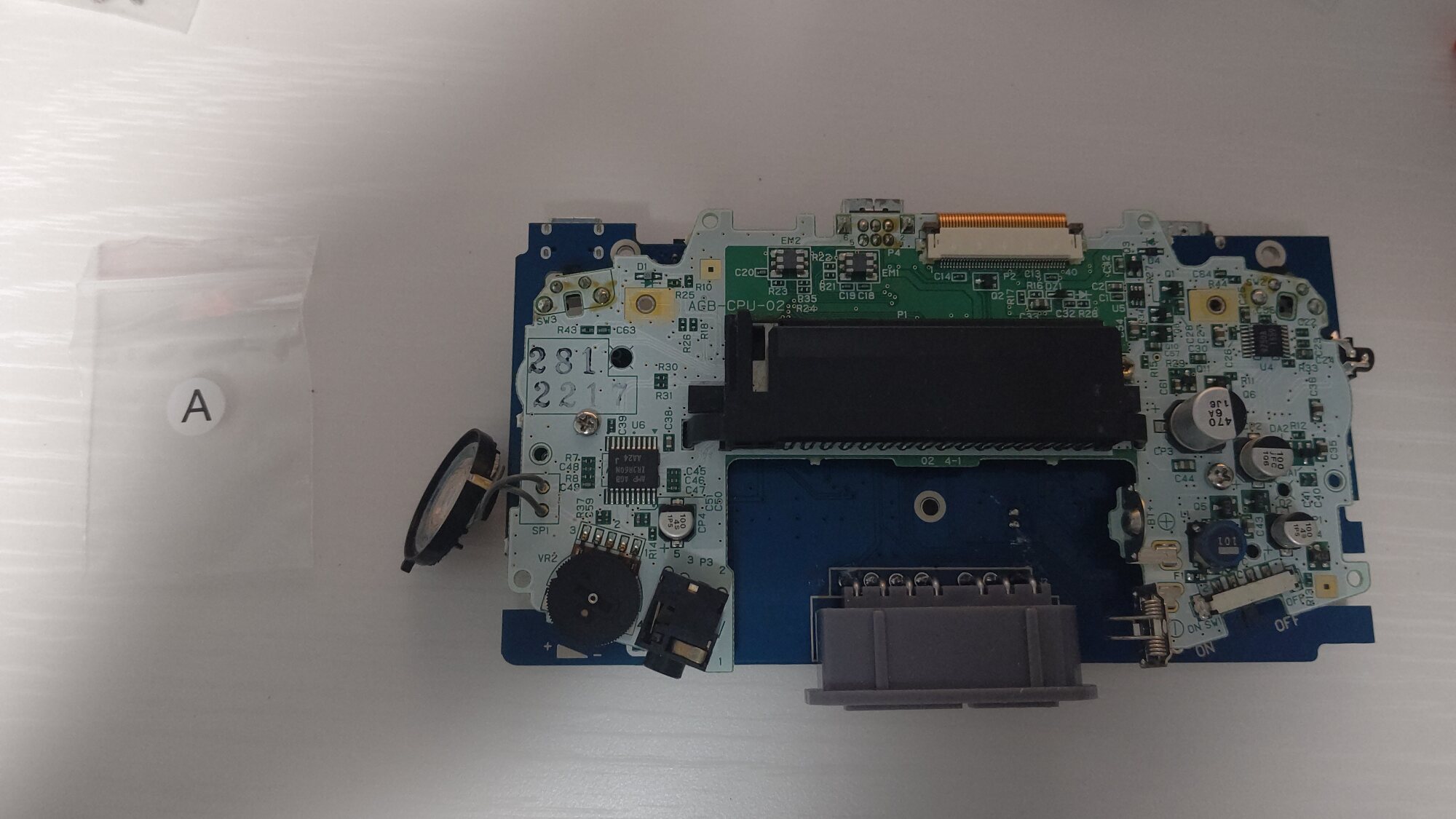

ケーブルを曲げ、基盤と2段重ねにしてネジ止め
袋にちゃんとAのネジとわかりやすくシールがあるのがユーザーフレンドリー
十字キーやABボタンの位置にプローブがあったので、これで電気を流して操作する感じなのかな
- 18二次元好きの匿名さん22/07/31(日) 19:36:33

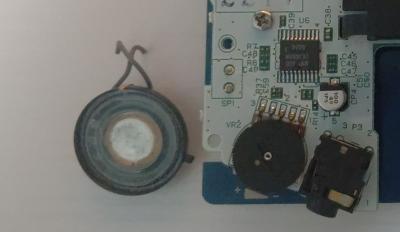

ケース内部に収納する前に3ステップの操作
・ボリューム最大
・電源ON
・スピーカーの取り外し
事前に動くかチェックしたとき、電源ONがやたらシビアだったから今更少し不安になってきたな… - 19二次元好きの匿名さん22/07/31(日) 19:40:28
ようやく最後
ケースを取り出して組み立てていきます
とりあえず、電源ボタンを取り付ける(わかりにくいので画像略) - 20二次元好きの匿名さん22/07/31(日) 19:41:12

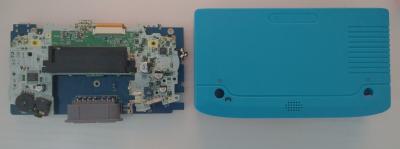

ケース全体の画像が読み込めていなかったので再投稿
- 21二次元好きの匿名さん22/07/31(日) 19:47:55

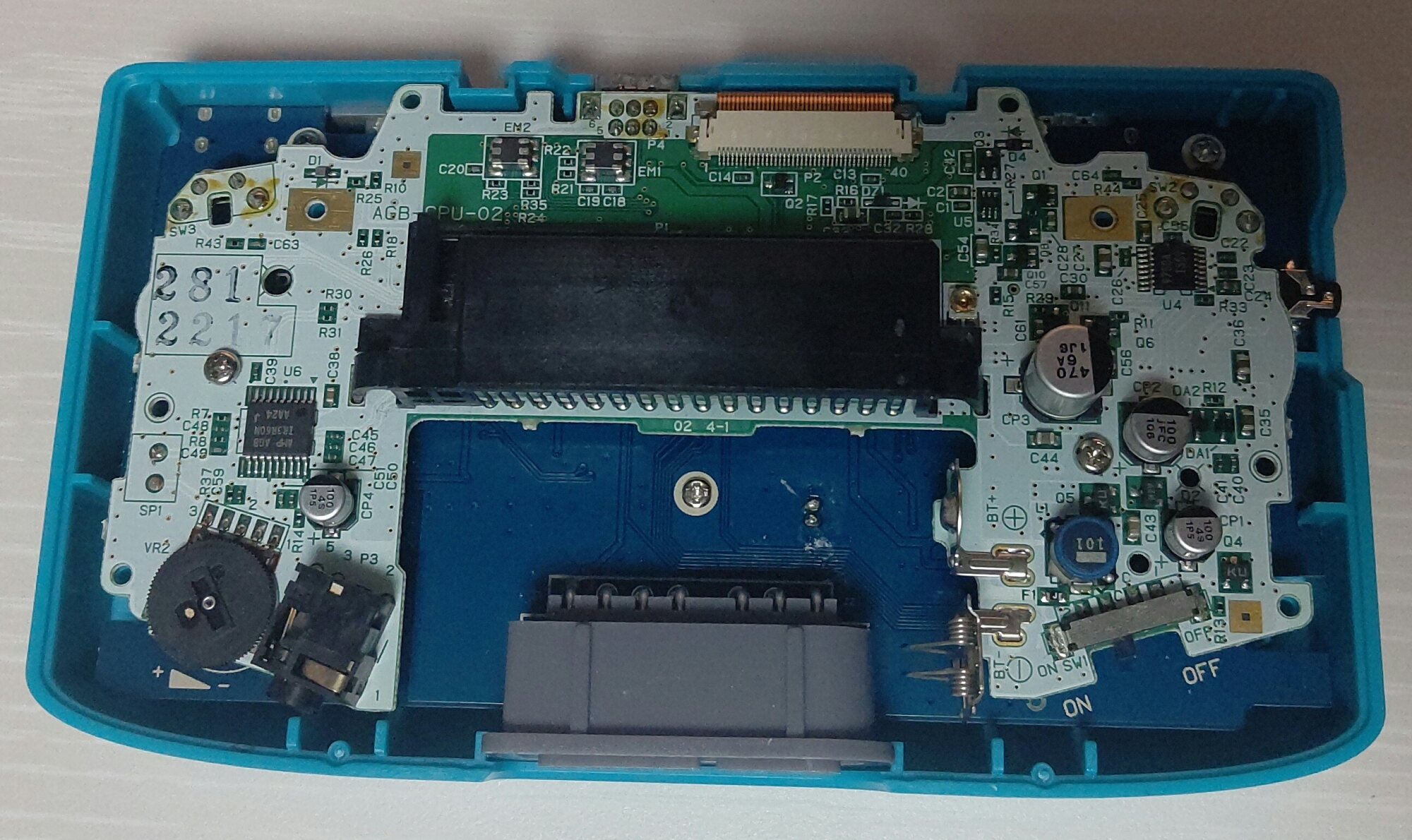

ケース内部に基盤をはめ込み、ネジ止め
- 22二次元好きの匿名さん22/07/31(日) 19:52:53

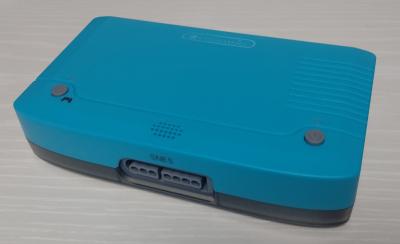

最後にケースを締めて完成！
動作テストしてみます - 23二次元好きの匿名さん22/07/31(日) 19:54:15
- 24二次元好きの匿名さん22/07/31(日) 19:59:02
- 25二次元好きの匿名さん22/07/31(日) 20:06:13

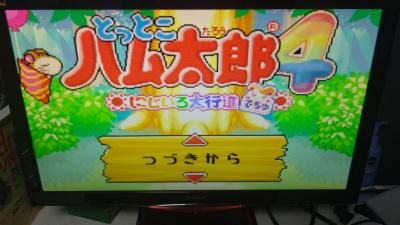

映りました！
大画面！ - 26二次元好きの匿名さん22/07/31(日) 20:09:25

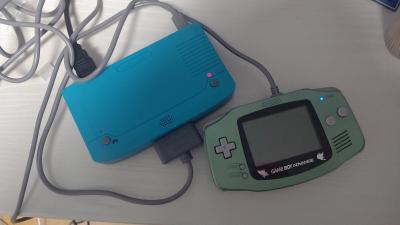

GBAもコントローラー化できましたし、これで完成ですね(余ったネジはほんとなんだったんだろ…)
線周りがぐちゃぐちゃになるのは少し難点かな？ - 27二次元好きの匿名さん22/07/31(日) 20:10:35
俺が持ってるゲームキューブのヤツの軽量版みたいな感じか
- 28二次元好きの匿名さん22/07/31(日) 20:18:22
完成したので、完走した感想を…
・クラウドファンディングということで不安はあったが、期待通りの品だったので大満足
・海外からなので仕方ないが、梱包破れとアドレス間違えがあった
・組み立てに必要な工具、部品類はほぼ全て揃っており、用意するのはGBA本体+スピーカーを切り離すためのニッパーだけだった
・組み立ての工程ではんだ付け等はなく、ネジ締めだけでほぼ全部が終わるかんたん設計
・やっぱ昔使ってたGBAを使い回せるってのはいいよね
ちなみに支援額は約1.8万円でした
見切り発車だったのでグダグダでしたが、見てくれてありがとうございました - 29二次元好きの匿名さん22/07/31(日) 20:21:09
- 30二次元好きの匿名さん22/07/31(日) 20:27:10
GBA本体の方の画面はもうつかないん？
